Anslutningskontakter

Moderkortet har en mängd olika anslutningar som möjliggör kommunikation och anslutning av olika komponenter och enheter i en dator.

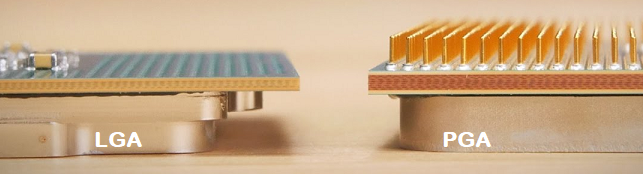

  • Sockel: En sockel är en fysisk anslutning på moderkortet där en processor (CPU) monteras. Processorns sockel (engelska socket) har stift eller kontakter som passar in i motsvarande pinnar eller landningar på processorn själv. Processorns sockel är utformad för att matcha en specifik typ av processor och tillverkare, och det kan finnas olika generationer eller modeller av socklar för olika processorer. Socklar designas beroende av hur processorn är designad och hur den kommunicerar med moderkortet.

  • Slot: Ett slot är en plats eller anslutning på moderkortet där du kan installera expansionskort eller andra enheter. Expansionskort, som grafikkort, ljudkort och nätverkskort, ansluts till dessa platser genom att sättas in i slots. Slots har vanligtvis kontakter längs kanterna som ansluter till kontakter på expansionskortet, och de har olika standarder och hastigheter beroende på typen av kort. Slots ger en flexibel metod för att lägga till extra funktionalitet till en dator, eftersom de kan ändras eller uppgraderas utan att behöva ändra moderkortet.

Här är några av de vanligaste anslutningarna på moderkortet:

  • CPU-anslutning (Socket): Detta är platsen där processorn ansluts till moderkortet. Det finns olika CPU-socklar beroende på processortyp och tillverkare.
  • Minnesplatser (DIMM/DDR): Här ansluts systemets RAM-moduler. Moderkortet har flera platser för att installera RAM-moduler, och antalet platser och stödda RAM-typer varierar beroende på moderkortets specifikationer.

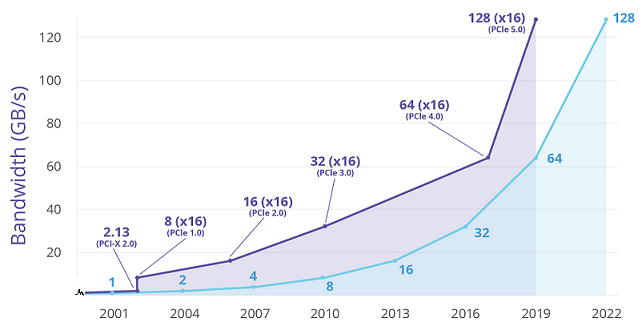

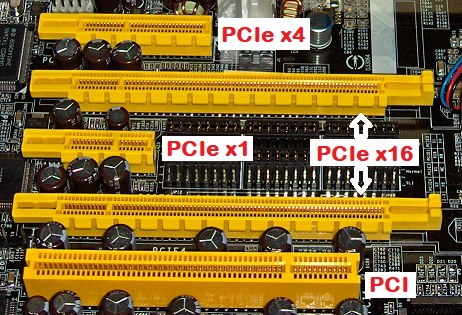

  • PCIe-anslutningar (PCI Express): PCIe-utbyggnadskort, som grafikkort och andra expansionskort, ansluts till moderkortet via PCIe-platser. Dessa ger hög bandbreddskapacitet för dataöverföring.
  • SATA-anslutningar: Dessa används för att ansluta lagringsenheter som hårddiskar och SSD:er. SATA-anslutningar används även för att ansluta optiska enheter som DVD-enheter.
  • USB-anslutningar: USB-portar är vanliga och används för att ansluta en rad olika enheter, inklusive tangentbord, mus, skrivare, USB-minnen och mycket mer.
  • Ethernet-anslutning: Detta är anslutningen för att ansluta datorn till nätverket via Ethernet-kabel.
  • Ljudanslutningar: Dessa inkluderar ljudut- och ljudingångsportar för att ansluta hörlurar, mikrofoner, högtalare och andra ljudenheter.
  • Videoanslutningar: Beroende på moderkortets funktioner kan det finnas videoanslutningar som HDMI, DisplayPort eller VGA för att ansluta en skärm.
  • CMOS-batterianslutning: Detta är en liten anslutning som används för att ansluta CMOS-batteriet, som sparar inställningar som klocka och datum samt BIOS-konfiguration.
  • Frontpanelanslutningar: Dessa inkluderar anslutningar för strömbrytare, återställningsknappar, ljuduttag och USB-portar på datorns framsida.
  • Fläktanslutningar: Moderkortet kan ha anslutningar för att ansluta fläktar och kylsystem för att reglera temperaturen inne i datorn.
  • M.2- och U.2-kontakter: Dessa används för att ansluta snabba lagringsenheter som M.2 SSD:er och U.2-enheter.
  • Wi-Fi och Bluetooth-anslutningar: Moderkort som stödjer trådlöst nätverk och Bluetooth har ibland anslutningar för att installera Wi-Fi och Bluetooth-kort.

Dessa är några av de viktigaste anslutningarna på moderkortet. Beroende på moderkortets specifikationer och syfte kan det finnas ytterligare anslutningar och portar för olika ändamål.
